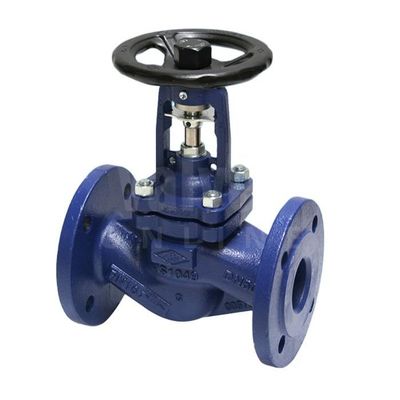

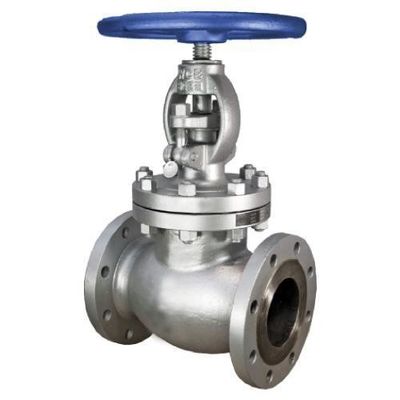

Zachte de Poortklep van Wig Veerkrachtige Gezette 10 Duim met SS316-As voor Chemisch product

Beëindigen van de de Klepflens van de zachte Wig het Veerkrachtige Gezette Poort met SS316-As voor Zeewater

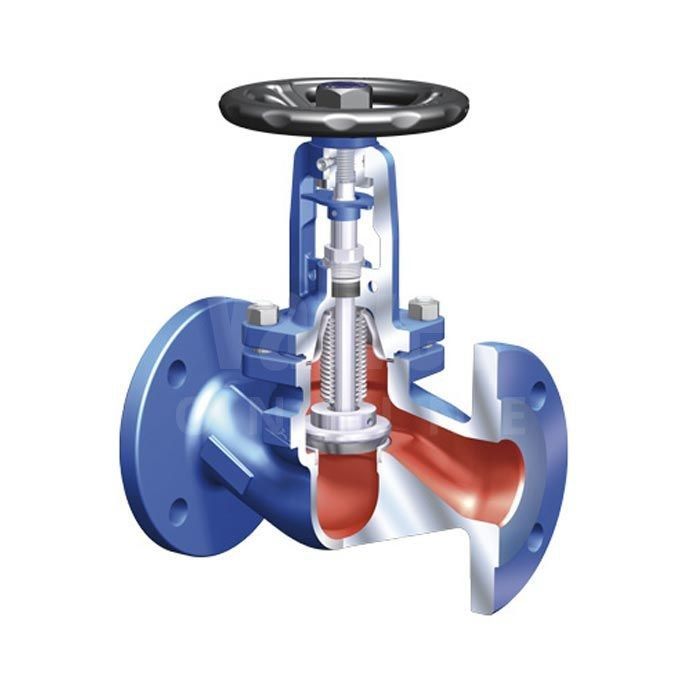

Ontwerpeigenschappen:

Met SS316-stamas.

De pakkingeno-ring van de as - „DROGE DRAAD“ - vervangbare onderdruk.

Roestvrij staalas met gerolde draad en het dragen.

Totale sufrace rubbered wig met vervangbare asnoot.

De poortklep met hoogtepunt droeg.

Alle delen zijn beschermd tegen corrosie.

De veerkrachtige kleppen van de zetelpoort zijn aangewend in het vervoer van schoon water.

Het van de kleppoort of sluiting lid is typisch in de vorm van een wig van gietijzermateriaal dat wordt gemaakt

om voldoende ruw te zijn om voor hoge druk en hoge stroomtoepassingen geschikt te zijn.

In een veerkrachtige klep van de zetelpoort, is de buitenoppervlakte van de klepwig met een laag bedekt met elastomeric

materiaal om een bel-strakke verbinding zelfs bij opgeheven werkende druk aan te bieden.

De klepwig wordt in werking gesteld door een ingepaste stam te draaien de klep vooruit te gaan of in te trekken

wig binnen de waterweg van de klephuisvesting.

Op klepsluiting, vormt het veerkrachtige materiaal op de rand een bel-strakke verbinding met intern

oppervlakte van het kleplichaam. Het vuil of andere verontreiniging in het klepbesturingssysteem kan leiden tot

het onvolledige verzegelen van de wig of ander defect.

Een ander doel van de onderhavige uitvinding is een veerkrachtige klep die van de zetelpoort te verstrekken hebben

het betere systeem van de wigexploitant dat gemakkelijk de schadelijke die gevolgen van verontreiniging overwint of tijdens bouw worden of binnen product worden meegevoerd geïntroduceerd die aan de klep wordt gedragen.

Deze en andere doelen van de onderhavige uitvinding die van bestuderen duidelijk zal worden

de toegevoegde beschrijving en de tekeningen worden verstrekt in een klepregeling, die uit een klep bestaat

huisvestend dat een watergang en een klepzetel binnen de klepgang bepaalt.

Een klepwig binnen de bewegingen van de huisvestingsgang langs een richting van verrichting wordt geschikt die

tussen een gesloten positie in contact met de klepzetel om stroom te blokkeren van water door de klep

gang en een open positie die stroom van water door de klepgang toestaan.

Een paar uit elkaar geplaatste apart sporen wordt geschikt binnen de klephuisvesting aan beide kanten van de wig

en breid me langs de richting van verrichting uit. Een paar tegengestelde vleugels droeg de klepwig,

reis in elk spoor. Een klepstam aan de klepwig wordt gekoppeld beweegt de klepwig in tegenovergestelde het vergelden richtingen tussen open klep en klep gesloten posities die.

De rollen worden gedragen op de vleugels voor het rollen overeenkomst met de sporen en de schraperbladen zijn

gedragen op de vleugels adjacent de rollen om verontreiniging van de sporen te schaven.

De sporen kunnen met of zonder een voering worden verstrekt. Als een vleugel zonder rollen wegens wordt verstrekt

een lichte ladingstoepassing, bijvoorbeeld, wordt het spoor bij voorkeur verstrekt zonder een voering.

Een lichte ladingsvoorwaarde kan zich, bijvoorbeeld, op het hogere eind van horizontaal georiënteerd voordoen

klepregeling. Nochtans, in de zware ladingsomstandigheden zoals, bijvoorbeeld, bij de bodem

het eind van een horizontaal in werking gestelde klepregeling, het heeft de voorkeur dat de vleugels worden verstrekt

met ladings dragende rollen.

In dit geval, verkiest men ook dat het spoor wordt voorzien van een voering van over het algemeen U-vormig

dwarsdoorsnede en gemaakt van een ruw materiaal zoals roestvrij staal.

Specificaties:

Nr	Deelnaam	Materiaal
1	Lichaam	Kneedbaar gietijzer
2	Wig	Kneedbare gietijzer + EPDM
3	Stamnoot	ZCuAl10Fe3 Gunmetal
4	Pakking	EPDM
5	Bonnet	Kneedbaar gietijzer
6	Klierpakking	ZCuAl10Fe3 Gunmetal
7	Stam	2Cr13 S.S.x 20Cr13
8	Klier	Kneedbaar gietijzer
9	Rubberwisser	EPDM/NBR
10	Handwiel	Kneedbaar gietijzer

EIGENSCHAPPEN

⊙ Het kogelstralen

de beschermende die oppervlakte door te kogelstralen wordt gebeëindigd en de oppervlakte zijn vlot en neatness.

⊙ Het plettenzetel

Vlotte ononderbroken droeg manier zonder reces te zetten, is het niet gemakkelijk om onzuiverheid te krijgen omhoog pilled.

Meteen makend de vloeistof.

⊙ Behandelend met rubber

Zowel binnen als buiten zijn met een laag bedekt met geavanceerde kennis van rubbervulcanisatie die dan maken

zeker van de elasticiteit van rubber, en zorg de nauwkeurige meetkundedimensie ervoor. Rubber en kneedbaar

de hand van de gietijzerklep samen nauwelijks. Dit kan fall-off vermijden toe te schrijven aan gebruik op lange termijn.

⊙ Anticorrosief

Zowel binnen als buiten zijn met een laag bedekt met niet-toxische poeder epoxyhars om de capaciteit te versterken van zich Corrosie het verzetten tegen en de kwaliteit op te heffen

van watervoorziening.

⊙ Ruggedization

De oudere kneedbare ijzerklep is gemakkelijk om na wordt beïnvloed door nonego te verbreken. Het kan ophouden

de breuk hangt van het goede werktuigkundigenvermogen af van kneedbaar ijzer.

⊙ Drie „○“ verzegelde ring

Met drie „O“ – de ringen, de lekkage kunnen zeer worden verminderd en „O“ – de ring kan zijn

vervangen op deze voorwaarde met druk en zonder het tegenhouden van water. Duwaxletree

vermindert de wrijvingsweerstand en vermindert de operationele torsie. En het kan schakelaarverbinding zijn

ring zonder het openen en het sluiten.

⊙ Stijf rond lichaam

Het lichaam wordt om de minuut opgericht, verzekert de stijve meetkundegrootte het binnen verzegelen van klep zonder

om het even welk proces.

⊙ Lichtgewicht

Dit lichaam wordt gemaakt van kneedbaar ijzer, is het aansteker 20%-30% dan oud. Gemakkelijk aan het bevestigen en

het onderhouden.

Toepassingen: Deze die klep wijd in de vloeibare pijpen voor het openen van of het sluiten van het bevestigen in zulke wordt toegepast

water, rioleringsverwijdering, stroom, energeticapijp, chemisch product, het verschepen, energiebronnen enz.

TOEPASSELIJKE NORMEN

⊙ Amerikaanse Norm
Ontwerp aan ANSI/AWWA C509
De afmeting van aangezicht tot aangezicht aan ASME b16.10-2000 (ISO 3 reeksen)
Flens en het boren aan SME/ANSI B16.42-1998

⊙ Britse Norm
Ontwerp aan BS5163, BS5150
De afmeting van aangezicht tot aangezicht aan BS5163 (de reeks van ISO 3series, ISO19-)
Flens en het boren aan BS4504 part1 (EN1092)

⊙ De Norm van Duitsland
Ontwerp aan DIN3352
De afmeting van aangezicht tot aangezicht aan DIN3202 (F4: ISO 14 reeksen; F5: ISO 15 reeksen)
Flens en het boren aan BS EN1092

Toepassingen: Deze die klep wijd in de vloeibare pijpen voor het openen van of het sluiten van het bevestigen in dergelijk water wordt toegepast,

rioleringsverwijdering, stroom, energeticapijp, chemisch product, het verschepen, energiebronnen enz.

Veerkrachtige gezette niet toenemende stam Britse norm, overzicht en verbindende afmetingen

volgens BS5163, (ISO 3 reeksen); BS4504.3.2-89 (10BAR);

Diameter DN		Verbindingsdimensie
mm	duim	L	D	D1	D2	B	t	Z-D
40	11/2“	165	150	110	84	19	3	4-19
50	2	178	165	125	99	19	3	4-19
65	21/2“	190	185	145	118	19	3	4-19
80	3	203	200	160	132	19	3	8-19
100	4	229	220	180	156	19	3	8-19
125	5	254	250	210	184	19	3	8-19
150	6	267	285	240	211	19	3	8-23
200	8	292	340	295	266	20	3	8-23
250	10	330	395	350	319	22	3	12-23
300	12	356	445	400	370	25	4	12-23
350	14	381	505	460	429	25	4	16-23
400	16	406	565	515	480	25	4	16-28
450	18	432	615	565	530	26	4	20-28
500	20	457	670	620	582	27	4	20-28
600	24	508	780	725	682	30	5	20-31
700	28	610	895	840	794	33	5	24-31
800	311/2“	660	1015	950	901	35	5	24-34
900	36	711	1115	1050	1001	38	5	28-34
1000	40	811	1230	1160	1112	40	5	28-37

Veerkrachtige gezette niet toenemende stam Britse norm, overzicht en verbindende afmetingen

volgens BS5163, (ISO 3 reeksen); BS4504.3.2-89 (16BAR);

Diameter DN		Verbindingsdimensie
mm	duim	L	D	D1	D2	B	t	Z-D
40	11/2“	165	150	110	84	19	3	4-19
50	2	178	165	125	99	19	3	4-19
65	21/2“	190	185	145	118	19	3	4-19
80	3	203	200	160	132	19	3	8-19
100	4	229	220	180	156	19	3	8-19
125	5	254	250	210	184	19	3	8-19
150	6	267	285	240	211	19	3	8-23
200	8	292	340	295	266	20	3	12-23
250	10	330	405	355	319	22	3	12-28
300	12	356	460	410	370	25	4	12-28
350	14	381	520	470	429	27	4	16-28
400	16	406	580	525	480	28	4	16-31
450	18	432	640	585	548	30	4	20-31
500	20	457	715	650	609	32	4	20-34
600	24	508	840	770	720	36	5	20-37
700	28	610	910	840	794	40	5	24-37
800	311/2“	660	1025	950	901	43	5	24-40
900	36	711	1125	1050	1001	47	5	28-40
1000	40	811	1255	1170	1112	50	5	28-43
