TOBO-STAALgroep CHINA
 |
| Plaats van herkomst: | China |
| Merknaam: | TOBO |
| Certificering: | API ISO CE |
| Modelnummer: | WCB |
| Min. bestelaantal: | 5pcs |
|---|---|
| Prijs: | Negotiation |
| Verpakking Details: | Karton, vouw-Houten geval of volgens het cliëntenverzoek |
| Levertijd: | 10 werkdagen |
| Betalingscondities: | L/C, T/T, Western Union |
| Levering vermogen: | 1000pcs per maand |
| Productienaam: | Bolklep | Materiaal: | WCB |
|---|---|---|---|
| einden: | Van een flens voorzien Einden | Toepassing: | Gas, Olie, Water en Andere Corrosie-Vloeistof |
| Grootte: | DN80 | Druk: | PN16 |
| Tempreture: | Middelgrote Druk | De Positie van de stamdraad: | Buiten de Bolklep van de Schroefstam |
| Hoog licht: | DN80 hoek Afgesloten Klep,PN16 hoek Afgesloten Klep,De Hoek Afgesloten Klep van het flensbeëindigen |
||
Pneumatische van de de Barflens van de Hoek Afgesloten Klep DN80 PN16 het Beëindigendn15 ~ DN100 Grootte
| Productnaam: | Bolklep | Toepassing: | Olie, Gas, Water, Stoom Enz., |
|---|---|---|---|
| Grootte: | DN15 ~DN100 | Druk: | PN16~160/150lbs~2500lbs/JIS 10K/20K |
| Norm: | API 6D/ANSI 16,5 B JIS 20K/JIS 10K | Temperatuur: | -29~225 C |
| Lichaam: | /WCB/WC6/stainless-Staal uit gegoten staal | Stam: | Roestvrij Staal 2Cr13 |
| Actuator: | Pneumatisch | ||
| Hoog Licht: |
bolklep uit gegoten staal,de klep van de 2 duimbol |
||
Het Beëindigen van de de Barflens van de hoek Afgesloten Klep DN80 PN16, met Pneumatische 2W, 150c, STS316L, CDD, AIR (SV), 1.5s, L/S
Het nieuwe lichaam van de de zetelklep van de flenshoek keurt materieel roestvrij staal goed, geschikt voor corrosieve voorwaarden.
In de niet werkende staat, de klep van de hoekzetel toe te schrijven aan de rol van de lente, is de klep normaal open of normaal gesloten.
Wanneer de actuator zuiger wordt samengeperst, wordt de klep geopend of gesloten, en de dubbele actievorm wordt gecontroleerd door het samengeperste gas om de klepschakelaar te controleren.
Van de externe middel geavanceerde klep van de de hoekzetel van de roestvrij staalflens, overstroming en de dia van de regelgeversklier, kan de structuur van het de kleplichaam van de hoekzetel een grotere die stroom, vooral bereiken met gewone bolkleppen wordt vergeleken.
Van de de zetelklep van de flenshoek pneumatische is actuator verdeeld in enig en dubbelwerkend (het enige acteren pneumatische hoofd is gewoonlijk een gat); zijn het werk principe; volgens de de lenteterugkeer naar de rol van open en gesloten, verdeeld in normaal open en normaal gesloten.
Dubbele actie (het pneumatische hoofd is gewoonlijk twee gaten); het werk principe: om het gas aan de gasschakelaar te controleren.
| Nieuwe van de de zetelklep van de flenshoek hoofd de prestatiesparameters: |
| Drukwaaier: 0-16bar |
| Middelgrote temperatuur: -10 ~ +180 |
| Omgevingstemperatuur: -10 ~ +60 |
| Specificaties: DN15-DN100,1/2 ‚- 4‘ |
| Controledruk: 3-8bar |
| Lichaamsmateriaal: roestvrij staal, CF8/304, CF8M/316 |
| Verzegelend materiaal: PTFE PTFE |
| Actuator huisvesting: polyamidepa |
| Middel: neutraal gas, lucht, water, stoom |
| Flensnorm: GB, ANSI, DIN, JIS |
| Eigenschappen: dubbele actie, enige actie, waterdichte hamer |
| Controlefunctie: normaal open |

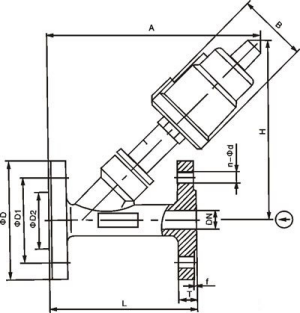

| DN | L | T | F | D | D1 | D2 | H | A | B | Nd | Pueumatic |
| 15 | 120 | 14 | 2 | 95 | 65 | 40 | 137 | 180 | 64 | 4-Φ14 | 50 |
| 20 | 130 | 14 | 2 | 105 | 75 | 50 | 145 | 185 | 64 | 4-Φ14 | 50 |
| 25 | 140 | 14 | 2 | 115 | 85 | 60 | 173 | 210 | 80 | 4-Φ14 | 63 |
| 32 | 150 | 16 | 2 | 135 | 100 | 70 | 210 | 240 | 80 | 4-Φ18 | 63 |
| 40 | 180 | 16 | 2 | 145 | 110 | 8 | 260 | 245 | 80 | 4-Φ18 | 63 |
| 50 | 195 | 16 | 2 | 160 | 125 | 92 | 300 | 295 | 100 | 4-Φ18 | 80 |
| 65 | 230 | 18 | 2 | 185 | 145 | 115 | 315 | 320 | 126 | 4-Φ18 | 100 |
| 80 | 250 | 18 | 2 | 195 | 160 | 130 | 330 | 330 | 126 | 8-Φ18 | 100 |
| 100 | 280 | 18 | 2 | 215 | 180 | 150 | 350 | 360 | 156 | 8-Φ18 | 125 |
Van de de hoek afgesloten klep van het flenseind de stroomkenmerken:
| NPT | Binnengat | KV | Maximum druk | minicontrole | Pneumatisch | stroom |
| G3/8“ | 10 | 3.7 | 0~16bar | 4 | 50 | Het bovenleer van de klepzetel |
| G1/2“ | 15 | 4.2 | 0~16bar | 2.7 | 50 | |
| G3/4“ | 20 | 8 | 0~16bar | 2.7 | 50 | |
| G1 | 25 | 19 | 0~16bar | 2 | 63 | |
| G1 1/4“ | 32 | 27.5 | 0~16bar | 2 | 63 | |
| G1 1/2“ | 40 | 42 | 0~16bar | 2 | 63 | |
| G2 | 50 | 52 | 0~16bar | 2 | 80 | |
| G2 1/2“ | 65 | 77 | 0~14bar | 1.6 |
100
|
| De pneumatische klep van de hoekzetel volgens de prestatiesparameters van de cilinder: |
| PPS uitvoerend orgaanshell is geschikt voor omgevingstemperatuur: +5 |
| Dubbelwerkende actuator zonder de het terugstellenlente |
| Snelle verbinding |
| De elektronische positie koppelt terug |
| Onafhankelijke regelbare slaggrens, geschikt voor hoog en zwakstroom |
| Handnoodsituatieschakelaar |
| Controleklep geschikt voor de adapter van Namen |
