Klep van de hoge druk de Veerkrachtige Gezette Poort DIN 3352, JIS 10 K, ENGELSE Flens 7005,2



De veerkrachtige Gezette Inleiding van de Poortklep



Het van de kleppoort of sluiting lid is typisch in de vorm van een wig van gietijzermateriaal dat wordt gemaakt

om voldoende ruw te zijn om voor hoge druk en hoge stroomtoepassingen geschikt te zijn.



In een veerkrachtige klep van de zetelpoort, is de buitenoppervlakte van de klepwig met een laag bedekt met elastomeric

materiaal om een bel-strakke verbinding zelfs bij opgeheven werkende druk aan te bieden.



De klepwig wordt in werking gesteld door een ingepaste stam te draaien de klep vooruit te gaan of in te trekken

wig binnen de waterweg van de klephuisvesting.



Op klepsluiting, vormt het veerkrachtige materiaal op de rand een bel-strakke verbinding met intern

oppervlakte van het kleplichaam. Het vuil of andere verontreiniging in het klepbesturingssysteem kan leiden tot

het onvolledige verzegelen van de wig of ander defect.



Een ander doel van de onderhavige uitvinding is een veerkrachtige klep die van de zetelpoort te verstrekken hebben

het betere systeem van de wigexploitant dat gemakkelijk de schadelijke die gevolgen van verontreiniging overwint of tijdens bouw worden of binnen product worden meegevoerd geïntroduceerd die aan de klep wordt gedragen.



Deze en andere doelen van de onderhavige uitvinding die van bestuderen duidelijk zal worden

de toegevoegde beschrijving en de tekeningen worden verstrekt in een klepregeling, die uit een klep bestaat

huisvestend dat een watergang en een klepzetel binnen de klepgang bepaalt.



Een klepwig binnen de bewegingen van de huisvestingsgang langs een richting van verrichting wordt geschikt die

tussen een gesloten positie in contact met de klepzetel om stroom te blokkeren van water door de klep

gang en een open positie die stroom van water door de klepgang toestaan.



Een paar uit elkaar geplaatste apart sporen wordt geschikt binnen de klephuisvesting aan beide kanten van de wig

en breid me langs de richting van verrichting uit. Een paar tegengestelde vleugels droeg de klepwig,

reis in elk spoor. Een klepstam aan de klepwig wordt gekoppeld beweegt de klepwig in tegenovergestelde het vergelden richtingen tussen open klep en klep gesloten posities die.



De rollen worden gedragen op de vleugels voor het rollen overeenkomst met de sporen en de schraperbladen zijn

gedragen op de vleugels adjacent de rollen om verontreiniging van de sporen te schaven.



De sporen kunnen met of zonder een voering worden verstrekt. Als een vleugel zonder rollen wegens wordt verstrekt

een lichte ladingstoepassing, bijvoorbeeld, wordt het spoor bij voorkeur verstrekt zonder een voering.

De veerkrachtige Gezette Specificaties van de Poortklep:

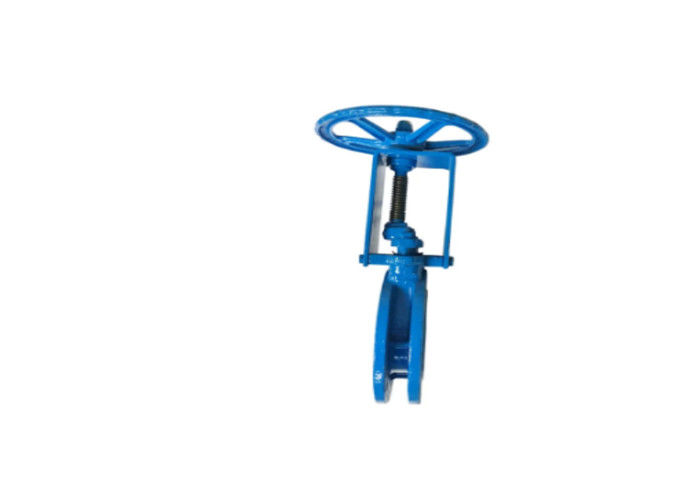

1.Products: DIN 3352 Veerkrachtige Gezette de Poortklep van F4 DN600

2.Material van Bouw van de poortklep: Kneedbaar Ijzer
3.Size van de poortklep: DN600

4.Working druk: PN10

5.Connection type: Van een flens voorzien, DN2501, PN10
6.Seal type: Zachte verbinding (EPDM of NBR)

7.Design norm: DIN3352

8. De afmetingen van aangezicht tot aangezicht: DIN3202 F4

9.Each de klep wordt getest volgens testnorm: DIN3230

10. Het werktemperatuur: ≤80°C

11.Media: water

12.Stem type: Niet toenemende stam

13.Length van klep: DIN3352 F4

14. Het met een laag bedekken: blauw poeder epoxy



De veerkrachtige Gezette EIGENSCHAPPEN van de Poortklep



⊙ Het kogelstralen

de beschermende die oppervlakte door te kogelstralen wordt gebeëindigd en de oppervlakte zijn vlot en neatness.



⊙ Het plettenzetel

Vlotte ononderbroken droeg manier zonder reces te zetten, is het niet gemakkelijk om onzuiverheid te krijgen omhoog pilled.

Meteen makend de vloeistof.



⊙ Behandelend met rubber

Zowel binnen als buiten zijn met een laag bedekt met geavanceerde kennis van rubbervulcanisatie die dan maken

zeker van de elasticiteit van rubber, en zorg de nauwkeurige meetkundedimensie ervoor. Rubber en kneedbaar

de hand van de gietijzerklep samen nauwelijks. Dit kan fall-off vermijden toe te schrijven aan gebruik op lange termijn.



⊙ Anticorrosief

Zowel binnen als buiten zijn met een laag bedekt met niet-toxische poeder epoxyhars om de capaciteit te versterken van zich Corrosie het verzetten tegen en de kwaliteit op te heffen

van watervoorziening.



⊙ Ruggedization

De oudere kneedbare ijzerklep is gemakkelijk om na wordt beïnvloed door nonego te verbreken. Het kan ophouden

de breuk hangt van het goede werktuigkundigenvermogen af van kneedbaar ijzer.



⊙ Drie „○“ verzegelde ring

Met drie „O“ – de ringen, de lekkage kunnen zeer worden verminderd en „O“ – de ring kan zijn

vervangen op deze voorwaarde met druk en zonder het tegenhouden van water. Duwaxletree

vermindert de wrijvingsweerstand en vermindert de operationele torsie. En het kan schakelaarverbinding zijn

ring zonder het openen en het sluiten.



TOEPASSELIJKE NORMEN

⊙ Amerikaanse Norm
Ontwerp aan ANSI/AWWA C509
De afmeting van aangezicht tot aangezicht aan ASME b16.10-2000 (ISO 3 reeksen)
Flens en het boren aan SME/ANSI B16.42-1998

⊙ Britse Norm
Ontwerp aan BS5163, BS5150
De afmeting van aangezicht tot aangezicht aan BS5163 (de reeks van ISO 3series, ISO19-)
Flens en het boren aan BS4504 part1 (EN1092)

⊙ De Norm van Duitsland
Ontwerp aan DIN3352
De afmeting van aangezicht tot aangezicht aan DIN3202 (F4: ISO 14 reeksen; F5: ISO 15 reeksen)
Flens en het boren aan BS EN1092
