Plaats van herkomst: | CHINA |
Merknaam: | TOBO |
Certificering: | DIN2501 (DIN2534_ISO2084) |
Modelnummer: | Kneedbare IjzerVleugelkleppen |
Min. bestelaantal: | 10pcs |
---|---|
Verpakking Details: | Ingepakt in triplex houten gevallen |
Levertijd: | 7-10days |
Betalingscondities: | D/A, D/P, T/T, Western Union, MoneyGram |
Levering vermogen: | 300000PCS |
Grootte: | DN2000 | klasse: | PN16 |
---|---|---|---|
Lichaam: | Kneedbare IjzerVleugelkleppen | boring: | Geboord dubbel |
Temperatuur: | maximum130°c-temperatuur | Structuurtype: | Gezet veerkrachtig |
Schijf: | 316 | Verpakking: | Flexibel grafiet, fluorplastiek |
Hoog licht: | Kneedbare IjzerVleugelkleppen,DN2000 Vleugelkleppen,Snelle SchakelaarVleugelkleppen |

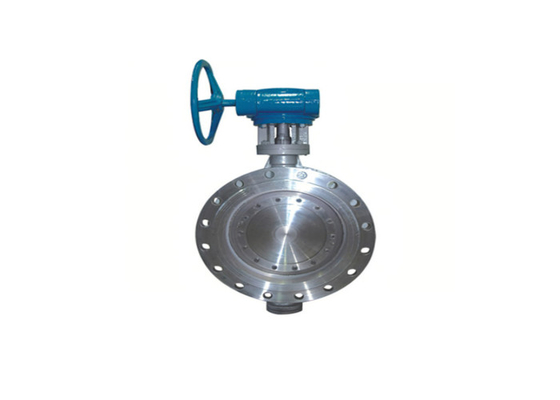

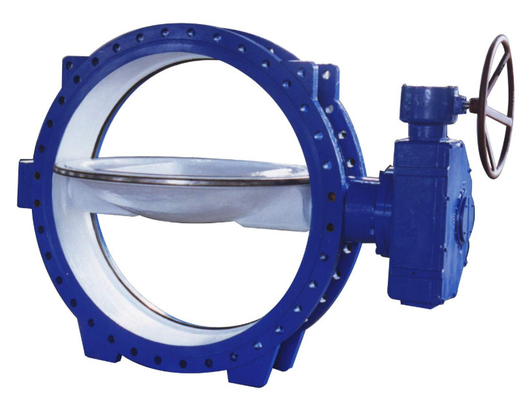

Quick Switch DN2000 Nodulair gietijzer vlinderkleppen Veerkrachtige afdichting
Productnaam: | Vlinderklep op hoge temperatuur | Maat: | DN2000 |
---|---|---|---|
Standaard: | EN 593 | Temperatuur: | -20~120 C |
Afdichting: | Veerkrachtige afdichting met flens | Voorzien zijn van: | Snel wisselen |
Hoog licht: |
DN2000 Nodulair gietijzeren vlinderkleppen,Snel schakelende ijzeren vlinderkleppen,Veerkrachtige afdichtende ijzeren vlinderkleppen |
Snelle Schakelaar Vleugelklep Op hoge temperatuur/Van een flens voorzien Vleugelklep
Standaard vlinderklep op hoge temperatuur
Flensboring vlgs.volgens EN 1092-2;
Wormwielkast met handwiel;
ISO 5211 Montageflens standaard;
Testen in acc.EN 12266-1;
Fusion Bonded niet-giftige epoxy poedercoating zonder NSF61/WRAS
(DN250 10inch vlinderklep)
lengte van aangezicht tot aangezicht: 10 inch kleplengte is 8 inch (203 mm).
Behuizing nodulair gietijzer met fusiegebonden epoxy ASTM A536 65-45-12
Schijf nodulair gietijzer met 316SS rand met Fusion Bonded epoxy ASTM A536 65-45-12
Seat NBR gevulkaniseerd op carrosserie (Buna-N)
Astype 316 Stn.Stl ASTM A276 Ty316
Pakking V-Ring NBR (Buna-N)
Flenzen ANSI B 16.1 Klasse 125
Specificaties vlinderklep op hoge temperatuur:
Maat: DN50 - 3000
Temperatuur: -15 - 150
Druk: 1.0MPa/1.6MPa
Eigenschappen van vlinderkleppen op hoge temperatuur:
⊙Professioneel ontwerp
Bij het starten van de roterende openingsbeweging is de schijf al na enkele minuten van de zitting verwijderd
mate van openingsbeweging en er is zeer weinig slijtage tussen zittingring en schijf.
⊙Combineer snelheid
Roestvrijstalen zittingring wordt in het kleplichaam gerold door speciale roltechnologie toe te passen
wanneer DN<1200.Ultrasone spray brengt de afdichting van het kleplichaam aan wanneer DN>1400.
⊙Uitstekende corrosiebescherming
Binnen elektrostatische epoxyhars power coating of glasachtig email (op aanvraag), buiten elektrostatisch
epoxyhars powercoating.
⊙Betrouwbare gezondheidsaard
De kracht van epoxyhars voldoet aan de gezondheidsstandaard.
Mail onderdeel & materiaal
Behuizing, schijf: GGG50 met interne en externe epoxyharscoating
Stengels: 1Cr17Ni12Mo2Ti, roestvrij staal min.13%Cr
Bus: Brons CuAI10Fe3
Afdichtring, O-ring: NBR, EPDM of FPM
Technische specificatie:
- Nominale diameter: 150~2600mm
- Nominale druk: 1.0/1.6/2.5Mpa
- Sterkte testdruk: 1.5/2.4/3.75Mpa
- Afdichtingstestdruk: 1.1/1.76/2.75Mpa
Uitvoerende standaard
Ontwerp standaard | DIN3354 |
Oog in oog | DIN3202 of BS 5155 |
Flens einde | DIN 2501 |
Test & inspectie | DIN 3230 of GB/T 13927 |
Werktemperatuur | NBR<80℃;EPDM<120℃;FPM<160℃ |
Belangrijkste externe en verbindingsdimensie
1,0 MPa mm
DN | L | H1 | H2 | H3 | Flensafmetingen voldoen aan DIN 2501 | ||||||
lang type | kort type | O | C | G | F | B | nd | ||||
150 | 210 | 140 | 226 | 165 | 285 | 240 | 212 | 3 | 19 | 8-23 | |
200 | 230 | 152 | 255 | 192 | 340 | 295 | 268 | 3 | 20 | 8-23 | |
250 | 250 | 165 | 293 | 227 | 395 | 350 | 320 | 3 | 22 | 12-23 | |
300 | 270 | 178 | 326 | 260 | 445 | 400 | 370 | 4 | 24,5 | 12-23 | |
350 | 290 | 190 | 368 | 314 | 505 | 460 | 430 | 4 | 24,5 | 16-23 | |
400 | 310 | 216 | 423 | 346 | 634 | 565 | 515 | 482 | 4 | 24,5 | 16-28 |
450 | 330 | 222 | 455 | 385 | 666 | 615 | 565 | 532 | 4 | 25.5 | 20-28 |
500 | 350 | 229 | 506 | 422 | 728 | 670 | 620 | 585 | 4 | 26.5 | 20-28 |
600 | 390 | 267 | 568 | 490 | 790 | 780 | 725 | 685 | 5 | 30 | 20-31 |
700 | 430 | 292 | 632 | 550 | 854 | 895 | 840 | 800 | 5 | 32.5 | 24-31 |
800 | 470 | 318 | 692 | 615 | 924 | 1015 | 950 | 905 | 5 | 35 | 24-34 |
900 | 510 | 330 | 815 | 678 | 1098 | 1115 | 1050 | 1005 | 5 | 37,5 | 28-34 |
1000 | 550 | 410 | 880 | 743 | 1163 | 1230 | 1160 | 1110 | 5 | 40 | 28-37 |
1200 | 630 | 470 | 1024 | 860 | 1307 | 1455 | 1380 | 1330 | 5 | 45 | 32-40 |
1400 | 710 | 530 | 1210 | 1010 | 1350 | 1675 | 1590 | 1535 | 5 | 46 | 36-43 |
1600 | 790 | 600 | 1340 | 1140 | 1480 | 1915 | 1820 | 1760 | 5 | 49 | 40-49 |
1800 | 870 | 670 | 1460 | 1360 | 1640 | 2115 | 2020 | 1960 | 5 | 52 | 44-49 |
2000 | 950 | 760 | 1660 | 1485 | 1800 | 2325 | 2230 | 2170 | 5 | 55 | 48-49 |
1,6 MPa mm
DN | L | H1 | H2 | H3 | Flensafmetingen voldoen aan DIN 2501 | ||||||
lang type | kort type | O | C | G | F | B | nd | ||||
150 | 210 | 140 | 226 | 165 | 285 | 240 | 212 | 3 | 19 | 8-23 | |
200 | 230 | 152 | 255 | 192 | 340 | 295 | 268 | 3 | 20 | 12-23 | |
250 | 250 | 165 | 293 | 227 | 405 | 355 | 320 | 3 | 22 | 12-28 | |
300 | 270 | 178 | 326 | 260 | 460 | 410 | 378 | 4 | 24,5 | 12-28 | |
350 | 290 | 190 | 368 | 314 | 520 | 470 | 438 | 4 | 26.5 | 16-28 | |
400 | 310 | 216 | 423 | 346 | 634 | 580 | 525 | 490 | 4 | 28 | 16-31 |
450 | 330 | 222 | 455 | 385 | 666 | 640 | 585 | 550 | 4 | 30 | 20-31 |
500 | 350 | 229 | 506 | 422 | 728 | 715 | 650 | 610 | 4 | 31,5 | 20-34 |
600 | 390 | 267 | 568 | 490 | 790 | 840 | 770 | 725 | 5 | 36 | 20-37 |
700 | 430 | 292 | 632 | 550 | 854 | 910 | 840 | 795 | 5 | 39.5 | 24-37 |
800 | 470 | 318 | 692 | 615 | 924 | 1025 | 950 | 900 | 5 | 43 | 24-40 |
900 | 510 | 330 | 815 | 678 | 1098 | 1125 | 1050 | 1000 | 5 | 46.5 | 28-40 |
1000 | 550 | 410 | 880 | 743 | 1163 | 1255 | 1170 | 1115 | 5 | 50 | 28-43 |
1200 | 630 | 470 | 1024 | 860 | 1307 | 1485 | 1390 | 1330 | 5 | 57 | 32-49 |
1400 | 710 | 530 | 1210 | 1010 | 1350 | 1685 | 1590 | 1530 | 5 | 60 | 36-49 |
1600 | 790 | 600 | 1340 | 1140 | 1480 | 1930 | 1820 | 1750 | 5 | 65 | 40-56 |
2,5 MPa mm
DN | L | H1 | H2 | H3 | Flensafmetingen voldoen aan DIN 2501 | ||||||
lang type | kort type | O | C | G | F | B | nd | ||||
150 | 210 | 140 | 226 | 165 | 300 | 250 | 211 | 3 | 20 | 8-28 | |
200 | 230 | 152 | 255 | 192 | 360 | 310 | 274 | 3 | 22 | 12-28 | |
250 | 250 | 165 | 293 | 227 | 425 | 370 | 330 | 3 | 24,5 | 12-31 | |
300 | 270 | 178 | 326 | 260 | 485 | 430 | 390 | 4 | 27,5 | 16-31 | |
350 | 290 | 190 | 368 | 314 | 555 | 490 | 450 | 4 | 30 | 16-34 | |
400 | 310 | 216 | 423 | 346 | 634 | 620 | 550 | 500 | 4 | 32 | 16-37 |
450 | 330 | 222 | 455 | 385 | 666 | 670 | 600 | 560 | 4 | 34,5 | 20-37 |
500 | 350 | 229 | 506 | 422 | 728 | 730 | 660 | 610 | 4 | 36.5 | 20-37 |
600 | 390 | 267 | 568 | 490 | 790 | 845 | 770 | 720 | 5 | 42 | 20-40 |
700 | 430 | 292 | 632 | 550 | 854 | 960 | 875 | 820 | 5 | 46.5 | 24-43 |
800 | 470 | 318 | 692 | 615 | 924 | 1085 | 990 | 930 | 5 | 51 | 24-49 |
900 | 510 | 330 | 815 | 678 | 1098 | 1185 | 1090 | 1028 | 5 | 55,5 | 28-49 |
1000 | 550 | 410 | 880 | 743 | 1163 | 5 | |||||
1200 | 630 | 470 | 1024 | 860 | 1307 | 5 | |||||
1400 | 710 | 530 | 1210 | 1010 | 1350 | 5 | |||||
1600 | 790 | 600 | 1340 | 1140 | 1480 | 5 |
1.KORTE INTRODUCTIE:
De vlinderklep wordt bediend door de schijf die van 0 ° tot 90 ° draait, kan worden toegepast om af te snijden of te regelen
de stroming van het medium.

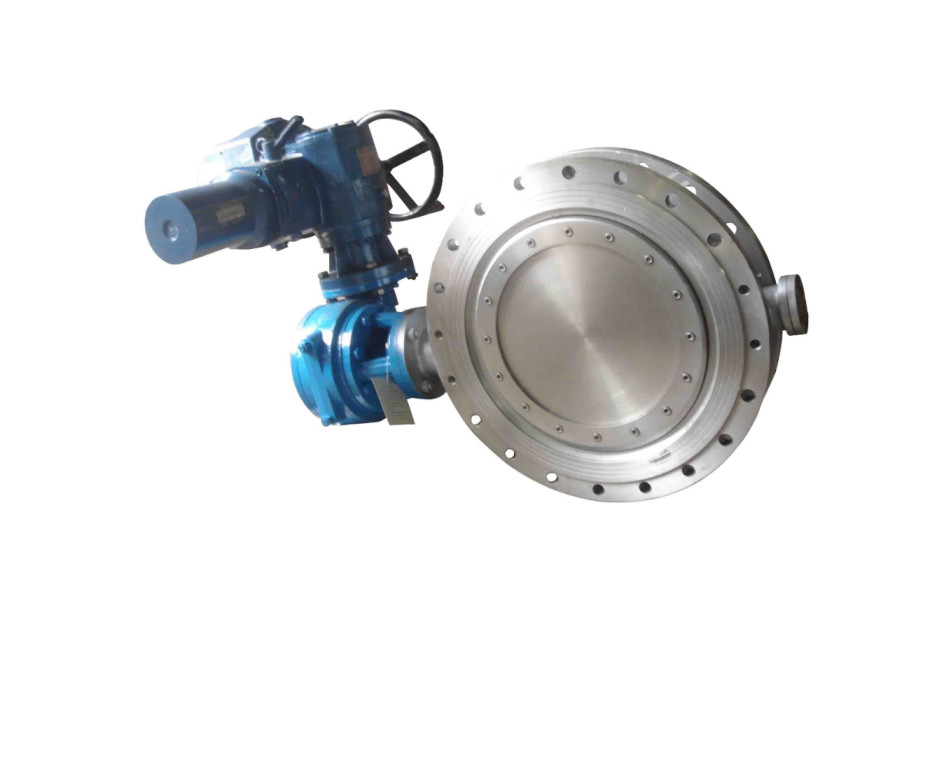

De klep kan worden bediend door een bedieningshendel, een elektrische actuator met een handgreep of een pneumatische actuator.
Op grote schaal gebruikt voor drinkwatervoorziening, afvalwaterbehandeling, elektrische centrales, gasvoorziening,
heteluchtsysteem, smelterij, scheepsbouw, textiel, aardolie, chemie of andere lichte industrieën.
2.Specificatie
naam | Vlinderklep | |
Item nr | D373H-10K | |
DN (mm) | DN50~DN3000 | |
druk (Mpa) | 1.0 | |
Test druk (Mpa) |
Afdichtingstest | 1.1 |
Lichaamstest | 1.5 | |
temperatuur- | ≤350℃ | |
medium | Water, riolering, zeewater, warm water enz., |
3.KENMERKEN
⊙ EPDM zittend, goede afdichting
⊙ Laag gewicht
⊙ Lage stromingsweerstand
⊙Kleine bedieningskoppel
⊙ Eenvoudig te installeren en te onderhouden
⊙ Open-dicht 90° soepeler
4.TOEPASSELIJKE NORMEN:
1. Ontwerp volgens: API 609
2. Testnorm volgens: JIS B2003
3. Sluit flensstandaard aan volgens: JIS B2212
4. Face to face standaard volgens: JIS B2002
5. Item Naam van onderdeel Materiaalspecificatie:
NEE | Onderdeelnaam | Materiaal |
1 | Lichaam | SS304 |
2 | Versnellingsbak | samenkomst |
3 | Schijf | SS304 |
4 | Stang | SS416 |
5 | Zegelring | 316+grafiet |
6 | inpakken | Grafiet |
6. Bediening:
6.1.De flens met twee pijpen moet glad zijn.
6.2.Plaats de vlinderklep in de pijpleiding, fixeer eerst het oriëntatiegat.
7. Levering:
Bij levering of opslag van de vlinderklep, moet deze in een droge en koele omgeving worden bewaard.
8. Opmerking:
8.1.De buisflens moet hetzelfde zijn als de vlinderklepflens.
8.2.Controleer de klep voordat deze wordt geïnstalleerd, de omgeving moet overeenkomen met de vlinderklep
specificatie.
8.3.Voordat u de vlinderklep opent, controleert u de schijf zonder vuil.
8.4.De schijf moet bij installatie worden afgesloten.
8.5.De pijpverbinding aanpassen voordat deze is geïnstalleerd.
8.6.De aansluitflens moet parallel zijn.
8.7.Na installatie moet de druktestschijf open zijn.
8.8.Als de vlinder niet natuurlijk kan openen of sluiten, controleer hem dan alstublieft zorgvuldig, kan niet slaan, aanstampen of
gebruik de verlenghendel.
8.9.Bij onderhoud of bediening moet u controleren of de steel, hendel, versnellingsbak of actuator correct zijn
aansluiten.Anders wordt de steel geduwd door de druk van de leiding.
