TOBO-STAALgroep CHINA
 |
| Plaats van herkomst: | China |
| Merknaam: | TOBO |
| Certificering: | CE/ISO |
| Modelnummer: | / |
| Min. bestelaantal: | 1pc |
|---|---|
| Prijs: | 1-100 |
| Verpakking Details: | Binnenpakket: de plastic zak verzegelde pakketbuitenverpakking: het kartonpakket of het houten geval |
| Levertijd: | 3-5 dagen |
| Betalingscondities: | D/A, D/P, T/T, Western Union, MoneyGram |
| Levering vermogen: | 3000pcs/month |
| Zeer belangrijke word1: | Flenstype Vleugelklep | Levering vermogen: | 100pcs één dag |
|---|---|---|---|
| Nominale Druk: | pas druk aan | Levertijd: | 2-3days |
| Embleem: | pas embleem aan | MOQ: | 1pc |
| Betalingscondities: | L/C, D/A, D/P, T/T, Western Union, MoneyGram | Lichaamsmateriaal: | SS316 uit gegoten staal |
| Hoog licht: | Het Type van wafeltjehandvat Vleugelklep,PN16 schijfVleugelklep,GGG40 schijfVleugelklep |
||

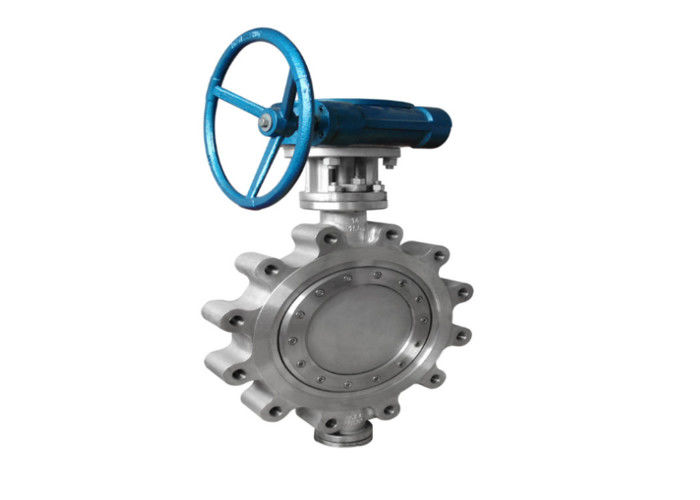

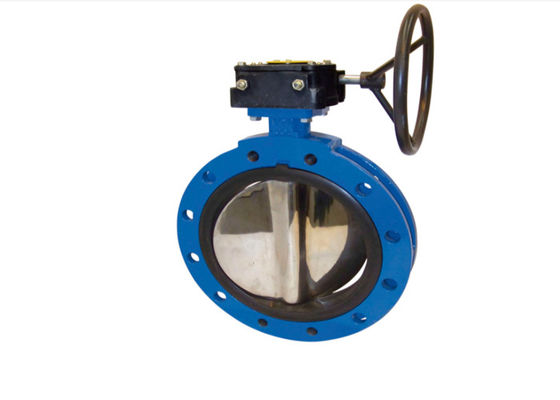

De van een flens voorzien van de de StijlVleugelklep van het Wafeltjehandvat Vleugelklep van de het Lichaamspn16 Schijf van ci GGG40
Specificaties:
De Vleugelklep is een soort eenvoudige structuur, tegelijkertijd kan het voor middelgrote de schakelaarcontrole van de lage drukpijpleiding worden gebruikt., dienen zoals afgesneden en throttling in de pijpleiding.
Materiaal:
Het lichaamsmateriaal: GG25/GGG40/GGG50
Het schijfmateriaal: DI+Nylon/SS304+Nylon/SS316+Nylon/AL-BZ+Nylon
Het stammateriaal: SS410/SS416/SS420/SS304/SS316
Het zetelmateriaal: NBR/EPDM/PTFE/VITON
Ontwerpnorm:
API 609/ISO 5752/BS5155
Druk:
ANSI 125#/150#; JIS5K/10K/16K; DIN 2501 PN6/PN10/PN16/; BS4504 PN10/PN16
Gebruik en eigenschappen:
De nylon structuur van de raadsvleugelklep zonder speld, uitstekende vermindering, zelf-gladheid, werkende torsie 40% minder dan normale vleugelklep. De goede schuringsweerstand, verzegelende die vleugelklep kan beduidend zijn verlengt de levensduur, met de gemiddelde levensduur wordt vergeleken, kan de lijnvleugelklep 3 keer verlengen.
Het nylon heeft uitstekende prestaties, alkali, zoute weerstand tegen erosie en de zwakke organische verbindingen, passen aan een brede waaier van inertie aan. Geavanceerd zonder speldverbindingen, waarborg de media en het volledig geïsoleerde metaal, verbetert de betrouwbaarheid van het product, eenvoudig onderhoud van vleugelkleppen
1. Materialenlijst (Handvattype Drievoudige CompensatieVleugelklep)
| Nr. | Deelnaam | Materialen | ||
| 1 | Lichaam | ASTM A216 WCB | ASTM A216 WCB | ASTM A216 WCB |
| 2 | Speld | ASTM A29 1035/A276 304 | ASTM A29 1035/A276 304 | ASTM A29 1035/A276 304 |
| 3 | Stam | 420 | 304 | 316 |
| 4 | Schijf | WCB | CF8 | CF8M |
| 5 | Zegelring | 304/316+Graphife/PTFE | 304/316+Graphife/PTFE | 304/316+Graphife/PTFE |
| 6 | Palflens | A105 | A182 F304 | A182 F316 |
| 7 | Bout | B7 | B8 | B8M |
| 8 | Bout | B7 | B7 | B7 |
| 9 | Dekking | A105 | A105 | A105 |
| 10 | Pakking | Grafiet | Grafiet | Grafiet |
| 11 | Ring | Luberizedbrons | Luberizedbrons | Luberizedbrons |
| 12 | Ring | 304 Nitriding | 304 Nitriding | 304 Nitriding |
| 13 | Verpakking Seat | A105/304 | A105/304 | A105/304 |
| 14 | Verpakking | Grafiet | Grafiet | Grafiet |
| 16 | Verpakkingsdekking | WCB | WCB | WCB |
| 17 | Noot | A194 2H | A194 2H | A194 2H |
| 18 | Bout | A193 B7 | A193 B7 | A193 B7 |
| 19 | Juk | WCB | WCB | WCB |
| Aandrijvingsactuator | Handboek, Wormtoestel | |||
2. Hoofdverbindingsdimensies of HandvatVleugelklep
| Klasse | Grootte | Klasse | Grootte | ||||
| NPS | DN | L | NPS | DN | L | ||
| 150Lb | 2 | 50 | 43 | 300Lb | 2 | 50 | 43 |
| 21/2 | 65 | 46 | 21/2 | 65 | 46 | ||
| 3 | 80 | 48 | 3 | 80 | 48 | ||
| 4 | 100 | 54 | 4 | 100 | 54 | ||
| 5 | 125 | 56 | 6 | 150 | 59 | ||
| 6 | 150 | 57 | 8 | 200 | 73 | ||
| 8 | 200 | 64 | 10 | 250 | 83 | ||
| 10 | 250 | 71 | 12 | 300 | 92 | ||
| 12 | 300 | 81 | 14 | 350 | 117 | ||
| 14 | 350 | 92 | 16 | 400 | 133 | ||
| 16 | 400 | 102 | 18 | 450 | 149 | ||
| 18 | 450 | 114 | 20 | 500 | 159 | ||
| 20 | 500 | 127 | 24 | 600 | 181 | ||
| 24 | 600 | 154 | 600Lb | 2 | 50 | 43 | |
| 26 | 650 | 154 | 21/2 | 65 | 46 | ||
| 28 | 700 | 165 | 3 | 80 | 54 | ||
| 30 | 750 | 165 | 4 | 100 | 64 | ||
| 32 | 800 | 190 | 6 | 150 | 78 | ||
| 36 | 900 | 200/203 | 8 | 200 | 102 | ||
| 38 | 950 | 200/203 | 10 | 250 | 117 | ||
| 40 | 1000 | 216 | 12 | 300 | 140 | ||
| 42 | 1050 | 216/251 | 14 | 350 | 155 | ||
| 44 | 1100 | 216/251 | 16 | 400 | 178 | ||
| 48 | 1200 | 254/276 | 18 | 450 | 200 | ||
| 52 | 1300 | 254 | 20 | 500 | 216 | ||
| 56 | 1400 | 279 | 24 | 600 | 232 | ||
| 60 | 1500 | 279 | |||||
