Plaats van herkomst: | China |
Merknaam: | TOBO |
Certificering: | DIN |
Modelnummer: | WafeltjeVleugelkleppen |
Min. bestelaantal: | 10pcs |
---|---|
Verpakking Details: | Ingepakt in triplex houten gevallen |
Levertijd: | 7-10days |
Betalingscondities: | D/A, D/P, T/T, Western Union, MoneyGram |
Levering vermogen: | 300000PCS |
Grootte: | 8“ | Ontwerpnorm: | API 609-83 |
---|---|---|---|
Lichaam: | Kneedbaar Ijzer | Boring: | Geboord dubbel |
Temperatuur: | maximum130°c-temperatuur | Structuurtype: | Dubbele zonderlinge wafeltjevleugelklep |
Schijf: | 316 | Druk: | 16 Bar |
Hoog licht: | 8“ de Vleugelklep van het Gietijzerwafeltje,Handwiel Met een laag bedekte WafeltjeVleugelklep,NBR-WafeltjeVleugelklep |

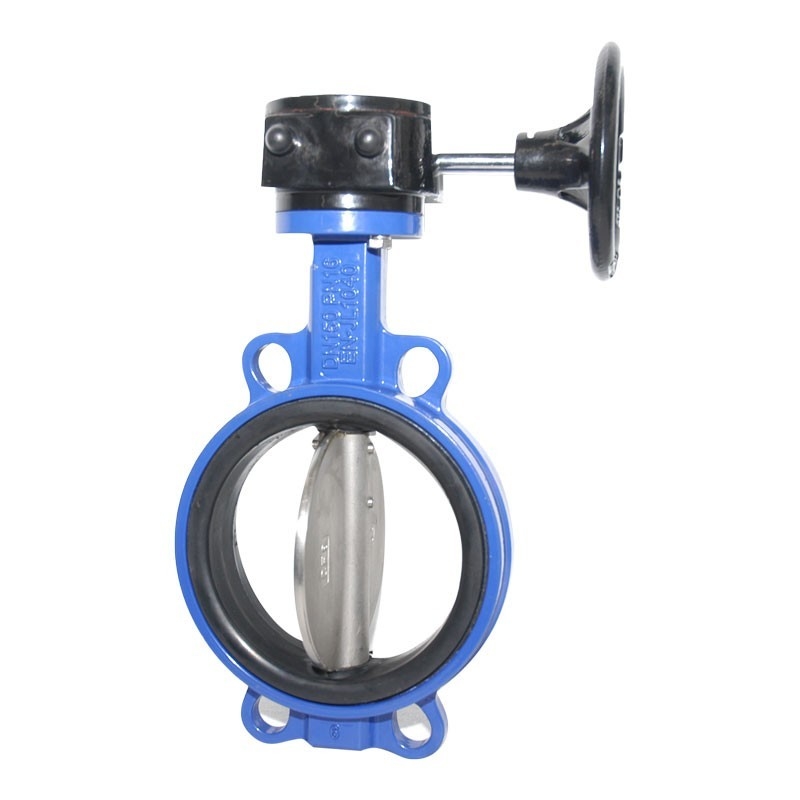

WCB-de Veerkrachtige Gezette Vleugelkleppen DN200 PN16 van de Wafeltjestijl
De vleugelkleppen zijn het ideaal van kwartdraaikleppen voor on/off verrichtingen evenals modulerende stroom.
Deze klep wordt geschat want 16 niet gevaarlijke vloeistoffen versperren en door een handwiel in werking gesteld.
Gelieve te merken op dat de maximumdruk kan afwijken gebaseerd op het middelgrote type zo controleert zorgvuldig het informatieblad.
De nominale diameter is 200 mm (8 duim) en aan uw systeem door een wafeltjetype flens geweest.
De gietijzer (GGG40) huisvesting maakt het voor hogere druk en temperaturen geschikt toen standaardgg25.
De met een laag bedekte schijf van GGG40 polyamide is de standaardoptie de NBR-verbinding voor een temperatuurwaaier van 5°C - 85°C. toestaat.
De handverrichting staat voor gemakkelijk verrichting en begrip toe.
Relatieve lage torsie om positie te schakelen in vergelijking met kogelkleppen.
Hoge kv-Waarde omdat de vloeistof in rechte lijn kan stromen.
Het heeft een kleine bouwlengte met betrekking tot diameter de van 200 mm (8 duim) in vergelijking met een gelijkaardige groottekogelklep.
Het kan voor een brede serie van vloeistoffen en gassen worden gebruikt.
Geschikt voor kleverige media.
Geen risico van waterhamer toe te schrijven aan het langzame sluiten.
Verwijder het handwiel om actuator op te zetten dankt aan ISO 5211 flens.
Deel | Materialen |
---|---|
Lichaam | Kneedbaar Ijzer |
Seat | EPDM/BUNA/VITON/PTFE |
Schijf | Kneedbaar Ijzer/Roestvrije 316 steelt/Brons |
Seat | BUNA/EPDM/PTFE |
Ring | PTFE |
O-ring | EPDM/BUNA |
Spitse Speld | Roestvrij staal 316 |
Stam | Roestvrij staal 416 |
Materialen
Afmetingen
|
Types van Vleugelkleppen die bij de Lichaamsbouw worden gebaseerd
Gebaseerd op het type van einden van lichaam zijn de vleugelkleppen beschikbaar in het volgende van types.
Beide Van een flens voorzien Einden
Wafeltjetype Einden
Handvattype Einden
Stuiklas typt Einden
Watertype
Het wafeltjelichaam wordt geplaatst tussen pijpflenzen, en de flensbouten omringen het kleplichaam. Een wafeltjetype vleugelklep is gemakkelijk aan geïnstalleerd maar het kan niet als isolatieklep worden gebruikt.
Seat-Types
De vleugelkleppen kunnen zijn metal-to-metal gezette, zachte gezet, of met een volledig gevoerde lichaam en een schijf. Het eerste beeld is van een zachte gezette volledig gevoerde lichaam en schijfklep. Ten tweede, is een zachte zetel met metaalschijf en het derde is metaal aan metaal zeteltype klep.
